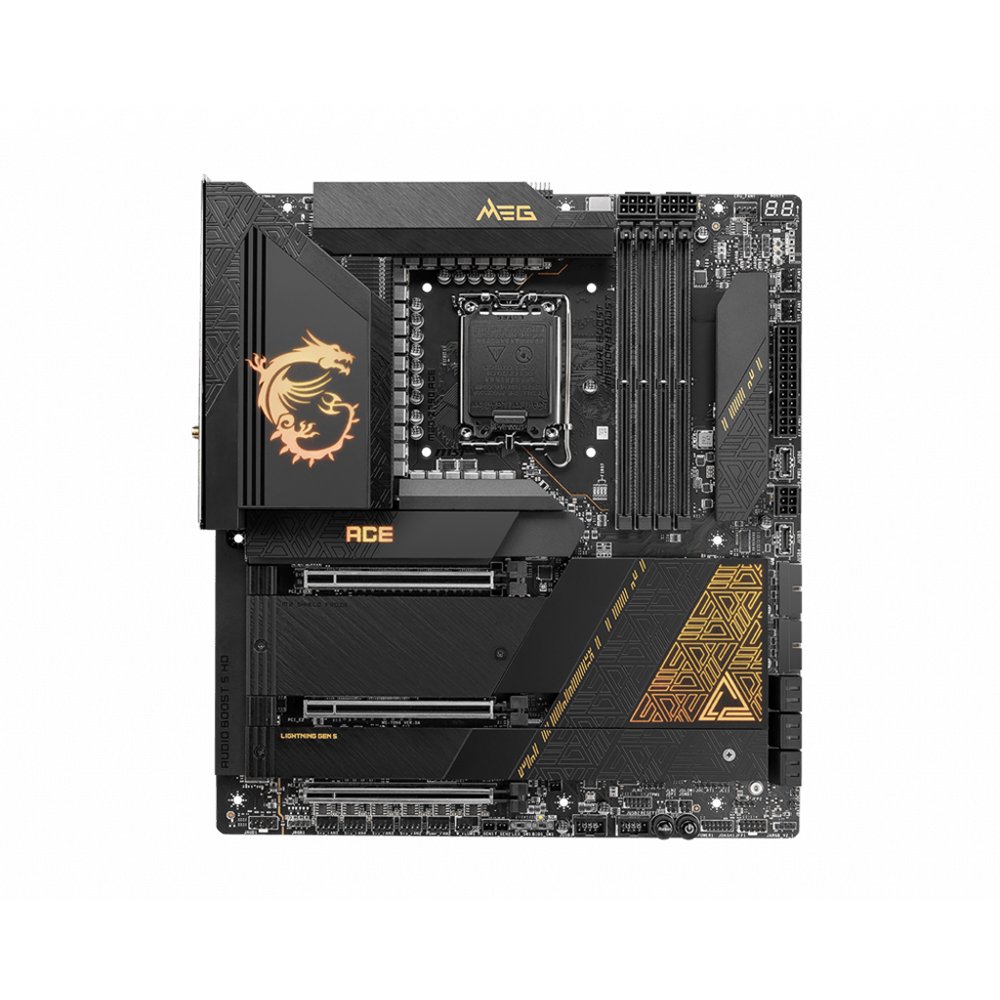

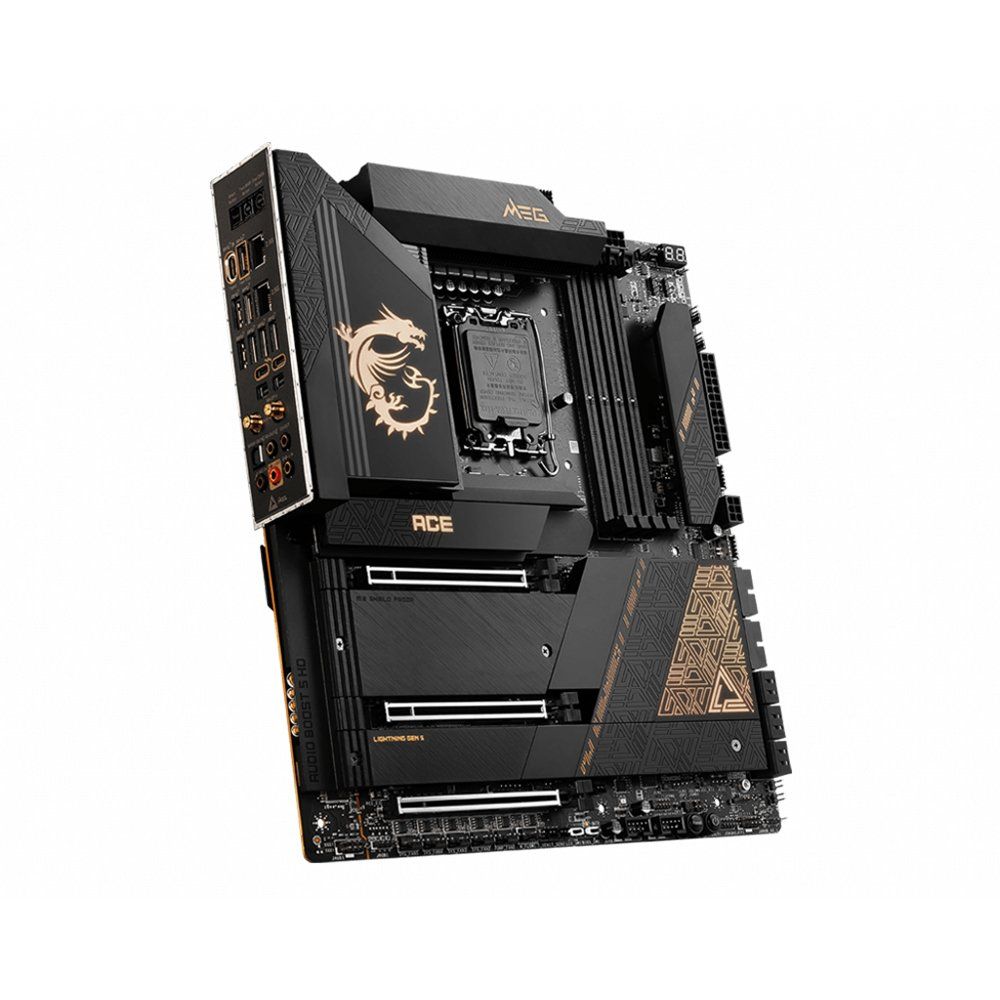

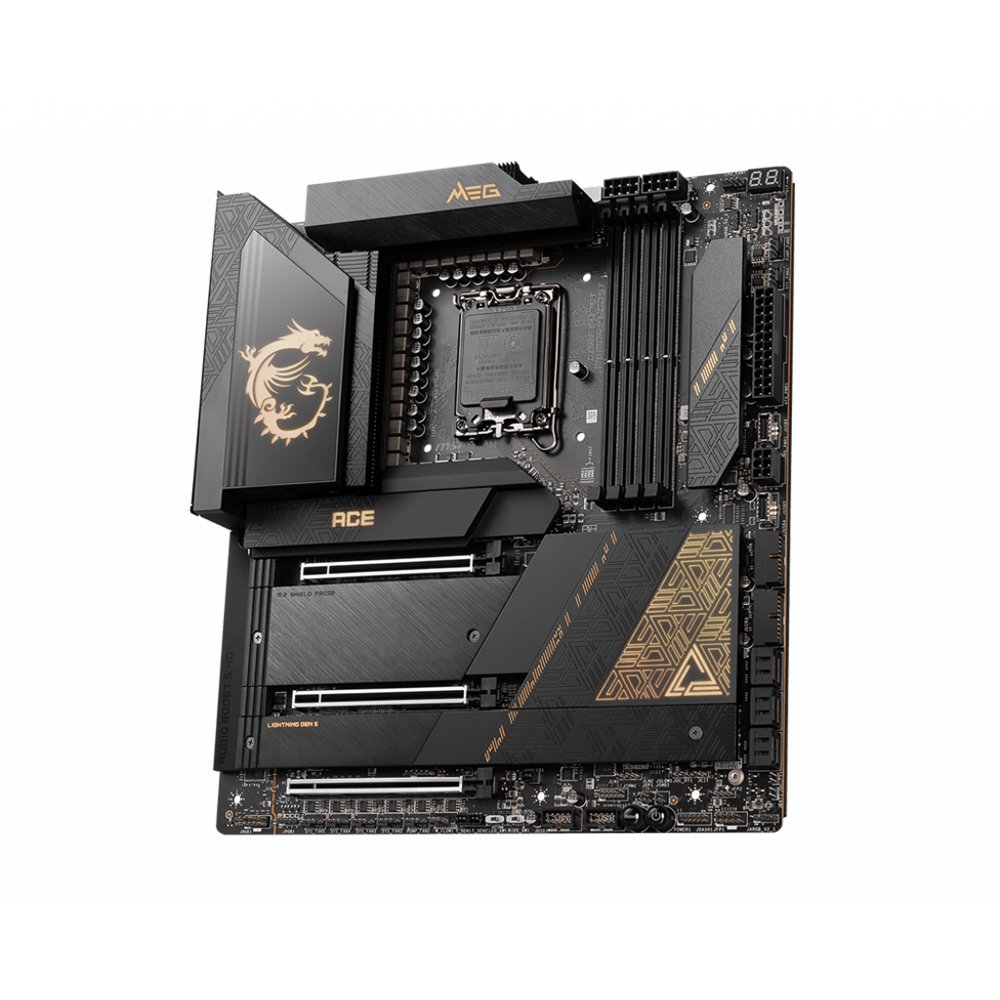

Main MSI MEG Z790 ACE

CPU

• Hỗ trợ Bộ xử lý Intel Core thế hệ thứ 12/13, Bộ xử lý Pentium Gold và Celeron

• Socket bộ xử lý LGA1700

Chipset

Intel Z790

• 1x Type-C DisplayPort
• Hỗ trợ độ phân giải tối đa là 4K 60Hz*

RAM

• 4x DDR5 UDIMM, Dung lượng bộ nhớ tối đa 128GB

• Hỗ trợ bộ nhớ 7600+ (OC) / 7400 (OC) / 7200 (OC) / 7000 (OC) / 6800 (OC) / 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (JEDEC) / 5400 (JEDEC) / 5200 (JEDEC) / 5000 (JEDEC) / 4800 (JEDEC) MHz

• Tần số ép xung tối đa:

  • 1DPC 1R Tốc độ tối đa lên đến 7600+ MHz

  • 1DPC 2R Tốc độ tối đa lên đến 6600+ MHz

  • 2DPC 1R Tốc độ tối đa lên đến 6400+ MHz

  • 2DPC 2R Tốc độ tối đa lên đến 5600+ MHz

• Hỗ trợ Intel ® XMP3.0 OC
• Hỗ trợ chế độ kênh đôi Bộ điều khiển kép
• Hỗ trợ bộ nhớ không ECC, không đệm

• 2 x Cổng Thunderbolt4 (USB-C)
• Hỗ trợ tốc độ truyền lên đến 40Gbps với các thiết bị Thunderbolt
• Hỗ trợ tốc độ truyền lên đến 20Gbps với các thiết bị USB4
• Hỗ trợ tốc độ truyền lên đến 10Gbps với các thiết bị USB 3.2
• Hỗ trợ lên đến 5V / 3A, sạc điện 15W
• Mỗi cổng có thể nối chuỗi lên đến ba thiết bị Thunderbolt 4 hoặc năm thiết bị Thunderbolt 3
• Hỗ trợ hiển thị lên đến 8K (cần kết nối DisplayPort của card đồ họa rời với cổng Mini DisplayPort Input ở mặt sau)

Khe mở rộng

• 3 x Khe cắm PCI-E x16
• PCI_E1 PCIe 5.0 hỗ trợ lên đến x16 (Từ CPU)
• PCI_E2 PCIe 5.0 hỗ trợ lên đến x8 (Từ CPU)
• PCI_E3 PCIe 4.0 hỗ trợ lên đến x4 (Từ Chipset)

Lưu trữ

5 x Khe cắm M.2

• M.2_1 (Từ CPU) hỗ trợ tối đa PCIe 4.0 x4, hỗ trợ 22110/2280/2260
• M.2_2 (Từ Chipset) hỗ trợ tối đa PCIe 4.0 x4, hỗ trợ 2280/2260
• M.2_3 (Từ Chipset) hỗ trợ tối đa chế độ PCIe 4.0 x4 / SATA, hỗ trợ 2280/2260
• M.2_4 (Từ CPU) hỗ trợ tối đa PCIe 5.0 x4, hỗ trợ 2280
• M.2_5 (Từ Chipset) hỗ trợ lên đến chế độ PCIe 4.0 x4 / SATA , hỗ trợ 22110/2280/2260

6x Cổng SATA 6G

* Khe cắm M2_4 sẽ không khả dụng khi cài đặt vào khe PCI_E2.

** SATA7 sẽ không khả dụng khi lắp SSD M.2 PCIe vào khe cắm M2_5.

RAID

• Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA
• Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ M.2 NVMe

* SATA_A1 ~ A2 không hỗ trợ chức năng RAID.

• Intel Wi-Fi 6E
• Mô-đun không dây được cài đặt sẵn trong khe cắm M.2 (Key-E)
• Hỗ trợ MU-MIMO TX / RX, 2.4GHz / 5GHz / 6GHz * (160MHz) lên đến 2.4Gbps
• Hỗ trợ 802.11 a / b / g / n / ac / ax
• Hỗ trợ Bluetooth 5.2 **, FIPS, FISMA

* Wi-Fi 6E 6GHz có thể tùy thuộc vào quy định của mỗi quốc gia và sẽ sẵn sàng trong Windows 10 build 21H1 và Windows 11.
** Bluetooth 5.2 sẽ sẵn sàng trong Windows 10 bản dựng 21H1 và Windows 11.

• 4 x USB 2.0 (Trước)
• 4 x USB 3.2 Gen1 Loại A (Trước)
• 7 x USB 3.2 Gen2 Loại A (Sau)
• 1 x USB 3.2 Gen2 Loại C (Sau)
• 2 x USB 3.2 Gen2x2 Loại C (Trước)

* Để đạt được sạc nhanh 60W PD cho JUSB6, đầu nối PD_PWR1 cần được kết nối với bộ cấp nguồn.

** JUSB6 không hỗ trợ thiết bị USB 2.0.

Audio

• 7.1 kênh USB Âm thanh hiệu suất cao
• Hỗ trợ đầu ra S / PDIF
• Hỗ trợ phát lại tới 32-Bit / 384 kHz trên bảng điều khiển phía trước

Kết nối nội bộ

• 1 x Đầu nối nguồn (ATX_PWR)
• 2 x Đầu nối nguồn (CPU_PWR)
• 1 x Quạt CPU
• 2 x Quạt bơm
• 5 x Quạt hệ thống
• 2 x Mặt trước (JFP)
• 1 x Xâm nhập khung (JCI)
• 1 x Đầu nối dòng nước 1x Bộ
• 1 x Khởi động chế độ chậm (JSLOW)
• 1 x Âm thanh phía trước (JAUD )
• 2 x Đầu nối Cảm biến nhiệt (T_SEN)
• 1 x Đầu nối Bộ điều chỉnh (JDASH)
• 3 x Đầu nối đèn LED RGB V2 có địa chỉ (JARGB_V2)
• 1 x Đầu nối LED RGB (JRGB)
• 1 x Đầu cắm chân TPM (Hỗ trợ TPM 2.0)
• 4 x USB 2.0
• 2 x USB 3.2 Gen1 Loại A
• 2 x Điểm kiểm tra V- USB 3.2 thế hệ 2x2 loại C

LED

• 1x EZ LED Control switch
• 1x 2-Digit Debug Code LED
• 4x EZ Debug LED

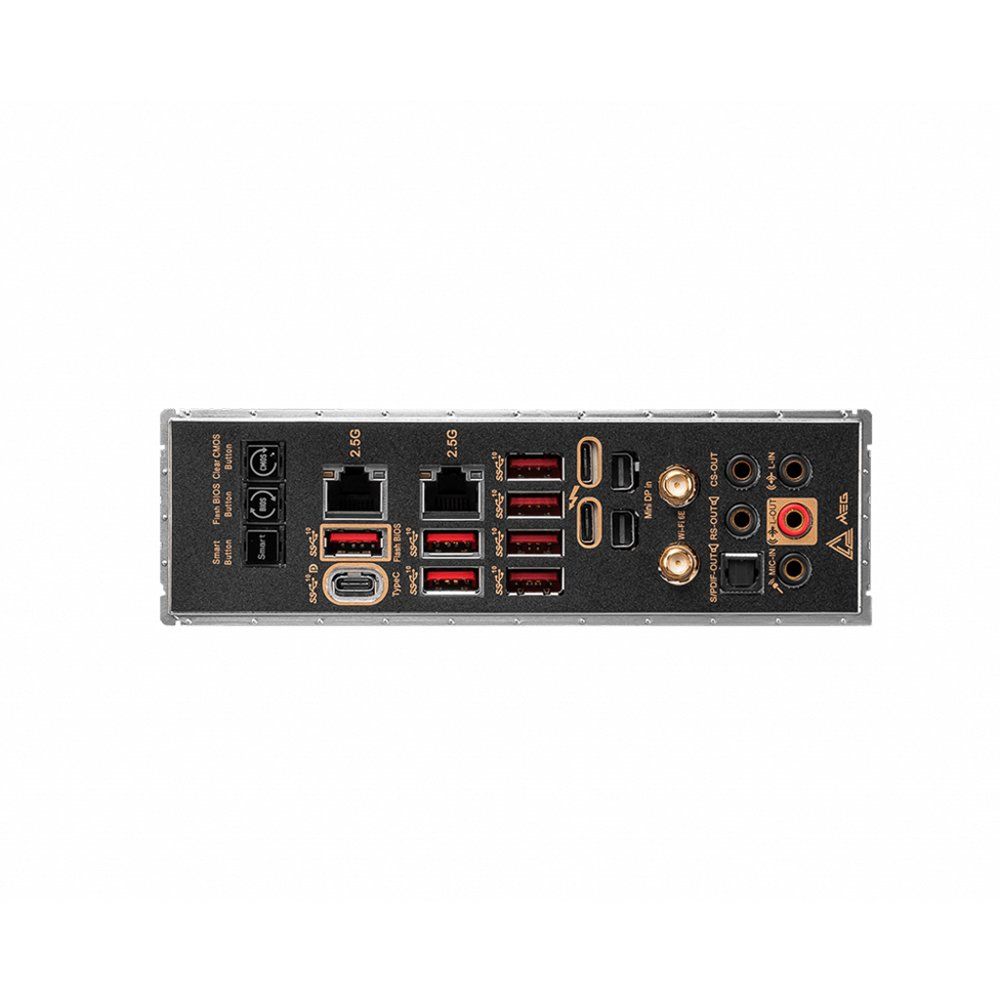

Cổng kết nối phía sau

• Clear CMOS Button
• Flash BIOS Button
• 2.5G LAN
• 2.5G LAN
• Thunderbolt 4 40Gbps (Type-C)
• Wi-Fi / Bluetooth
• Audio Connectors
• Smart Button
• USB 3.2 Gen 2 10Gbps (Type-C Display port)
• USB 3.2 Gen 2 10Gbps (Type-A)
• Mini DisplayPort Input (for Thunderbolt passthrough)
• Optical S/PDIF-Out

Kích thước

• E-ATX
• 277mm x 304.8mm

Hệ điều hành

Hỗ trợ cho Windows® 11 64-bit, Windows® 10 64-bit
